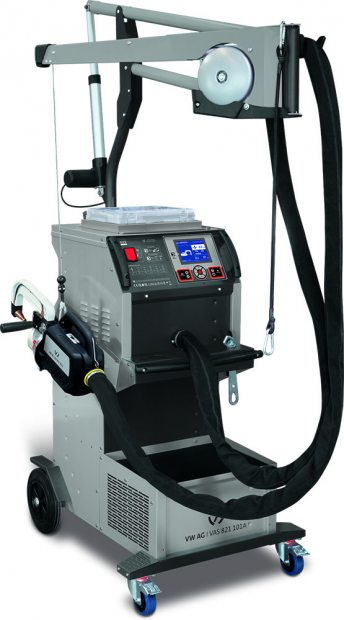

VAS 821 101A 400V PTI (6M) Ponthegesztő
Oldal kinyomtatása Termékleírás
Az árat sajnos gyártói rendelkezés miatt nem jeleníthetjük meg az interneten, ezért kérjük érdeklõdjön az alábbi e-mail címen: ertekesites@mastroweld.hu vagy kapcsolati űrlapon https://www.mastroweld.hu/oldal/kapcsolat
Garancia: 3 év (1+1+1 év, ami regisztrációhoz kötött.)
VAS 821 10A (4M) Ponthegesztő
INVERTERES MULTIFUNKCIÓS KAROSSZÉRIÁS PONTHEGESZTŐ C-KARRAL
A VAS 821 101A processzorvezérelt, többfunkciós ellenállás-hegesztő transzformátorral és G-rögzítő karral minden olyan javító ponthegesztéshez alkalmas, amely a Volkswagen Csoport járművein megengedett magas- és ultra-magas szilárdságú acéllemezeken, valamint hőkezelt acéllemezeken (UHSS / Bóracél). Az eszköz maximális elektróda-kapcsolási nyomása 550 daN 8 bar nyomáson, és hegesztési teljesítménye akár 14 500 amper is lehet. Az olyan zavaró tényezők, mint a festékmaradványok, üregek stb., automatikusan felismerésre kerülnek, és ha lehetséges, adaptívan kerülnek kezelésre. Ha a vezérlési toleranciák túllépésre kerülnek, a készülék kijelzőjén szöveges üzenet jelenik meg. A teljes folyamatfigyelés és a nyomás, hegesztési áram vagy hegesztési hőmérséklet automatikus vezérlése szoftver segítségével lehetséges. Az energia garantálja a folyamatosan magas minőségű hegesztéseket.
Előnyök:
• Könnyű: 11,3 kg G1 karral
• Automatikus túlnyitás 80 mm-ig (20 mm pihenő állapotban)
• Kézi túlnyitás a nehezen hozzáférhető területekhez (200 mm tisztítási magasság)
• Bronz kartartó és kar alap az optimális elektromos kapcsolat érdekében (könnyebb karbantartás)
• Gyors, szerszám nélküli karcsere a kettős hatású kar segítségével
• Automatikus hűtőfolyadék csatlakozók
• Távoli vezérlés a karon (túlnyitás, hegesztés, beállítási visszaigazolás)
• Golygócsapágyazott giroszkópos érzékelő integrálva a kampóba
• Maximális termelékenység (18 pont/perc)
• G9 kar (opcionálisan rendelhető) automatikus móddal
Teljesítmény:
• Hegesztőáram:
- Nagy hegesztőáram: 14 500 A
- Állandó áramszabályozás
- Hangjelzés, ha a tolerancia értékét túllépik
- Alacsony áramfogyasztás
• Elektróda erő:
- Az elektróda erő automatikus szabályozása
- Elektróda erő: 550 daN 8 bar
- Vízhűtéses transzformátorok, egyenirányítók, elektródák és záróelemek
Állítható kar:
• Elérhetőség az energiaforrástól: 120 cm
• Motoros kar a munkamagasság beállításához
• Eltolható ellensúly a munkaterülettől
• Gumi védelem a mozgó alkatrészek végén
Szállítási terjedelem:
Folyadékhűtéses ellenállás-hegesztő a következőkkel:
• Transzformátor G kampó és 6 m kábel
• Standard G1 kar 190 x 97 mm
• 360°-os giroszkóp golyócsapágyakkal
• Motoros kiegyensúlyozó rendszer a munkamagasság beállításához
• Kábel tartó
• Rugós kiegyensúlyozó
• 360°-os orbitális kampó vezető
• Fogyóeszközök doboza 6 db A típusú elektróda sapkával Ø 13 mm
Paramétermemória:
• SD-kártya csatlakozófelület hegesztési paraméterek mentéséhez
• Szoftver a jelentések PC-re átviteléhez (SPOT SAVE)
Műszaki adatok:
Bemeneti feszültség: UlN 3~ 400 V- 50/60 Hz
Hálózati csatlakozási teljesítmény: IlN 25 A
Névleges teljesítmény 50% ED-nél: S50 23 kVA
Maximális folyamatos teljesítmény: Sp 16,5 kVA
Maximális hegesztési teljesítmény: Smax 96 kVA
Másodlagos feszültség: U2d 7 VDC
Maximális rövidzárlati áram: 12cc 14.500 A
Maximális áram folyamatos áram: I2P 2.500 A
Max. szabályozott hegesztőáram: 13.000 A
Hálózati védelem aM 25A D-görbe
Munkahőmérsékleti tartomány Max. szabályozott hegesztési áram +5°C / +40°C
Hibaáram: 30 mA
Max. hőmérséklet Páratartalom:
- @ 40°C (104°F) < 50 %
- @ 20°C (68°F) < 90 %
Max. hőmérséklet Tengerszint feletti magasság: 1.000 m
Maximális hőmérséklet: 70°C
Védelmi osztály IP 20
Szélesség: 650 mm
Mélység 800 mm
Magasság: 2.050 mm
Tápkábel hossza: 8.000 mm
Szorítókábel hossza:6.000 mm
Súly 100 kg
Max. nyomás Belépő levegőnyomás: P max.: 10 bar
Hűtőfolyadék áramlási sebesség: 2,3 L/perc
Min. beállított kapcsolatnyomás: F min. 100 daN
Max. szabályozott kapcsolatnyomás: F max. 550 daN
Max. hegeszthető anyagvastagság kétoldalas: 3+3+3 mm
Opcionálisan rendelhető:
- Hűtőfolyadék 10 L-es (ajánlott 30 L) VAS 821 101A/1 - 048508
- A típusú kupak Ø 13 mm (x 40) VAS 821 101A/2 - 048515
- G2 kar 95 x 100 mm VAS 821 101A/6 - 084933
- G3 kar 180 x 205 mm VAS 821 101A/3 - 084940
- G4 kar 250 x 500 mm VAS 821 101A/4 - 084957
- G5 kar 250 x 600 mm VAS 821 101A/5 - 084964
- G7 kar 155 x 40 mm VAS 821 101A/7 - 084988
- G8 kar 450 x 430 mm VAS 821 101A/8 - 084995
- G9 kar 140 x 115 mm VAS 821 101A/9 - 085008
A műszaki adatok a gyártó által kibocsátott információk.
A paraméterek optimális körülmények között a technológiai előírások betartásával érvényesek.
