4645N pneumatikus állványos ponthegesztő 16kVA
Oldal kinyomtatása Termékleírás

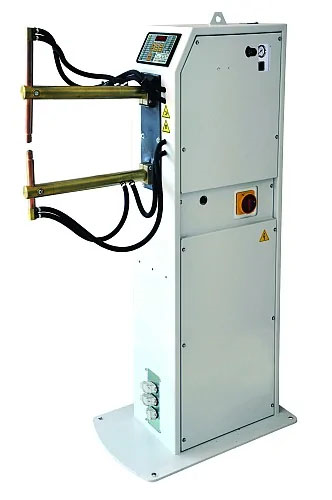

PNEUMATIKUS PONTHEGESZTŐK állítható karmélységgel – 4645N- 16 kVA 400V 50hz
Teljesen vízhűtéses transzformátorral, karral, elektródatartóval és elektródával
A TECNA ponthegesztőket úgy tervezték, hogy megfeleljenek a ponthegesztés minden igényének.
A TECNA által tervezett új, álló, ergonomikus keret megkönnyíti a kezelő munkáját.
A vezérlőegység elől került elhelyezésre, hogy a kezelő még a munkaciklus alatt is megtekinthesse a hegesztési adatokat.
A nyomásmérőjét felül helyezték el a könnyebb beállítás és leolvasás érdekében.
TECHNIKAI ADATOK
Névleges teljesítmény 50%: 16 kVA
Max hegesztő teljesítmény: 35 kVA
Üresjárati feszültség: 3,4 V
Max rövidzárlati áram: 12,5 kA
Max. hegesztőáram az acélon: 10 kA
Hőáram 100%-on: 3,3 kA
Szükséges biztosíték:
- 220-230-240 V: 50A
- 380-400-415 V: 30A
Szigeteltségi osztály: F
Szükséges levegőnyomás: 6,5-10 bar
Víznyomás: 2,5 bar
Szükséges hűtővíz mennyisége: 2,5 l/perc
Levegőfogyasztás 1000 pontra: 4,3 N/m3
Keletkezett lég zaj: <70 dB(A)
Bruttó súly: 133 kg
KAROK ÉS ELEKTRÓDÁK:
Csökkentett méretű sárgaréz alsó kar 230 - 550 mm karral
Összehegeszthető anyagvastagság: 3+3 mm
Összehegeszthető anyagvastagság: D 10+10
Minimális karkinyúlás: 230mm
Max. elektródanyomás (6 bar): 240 daN
Maximális karkinyúlás: 550mm
Max. elektródanyomás (6 bar): 115 daN
Anyagvastagság | Kar hosszúság | Elektróda átmérő | Óránkénti lerakható pontok számla |
0,8 + 0,8 | 230 mm | 5 mm | 4000 db |
1,5 + 1,5 | 230 mm | 5, 5 mm | 2800 db |
2,5 + 2,5 | 230 mm | 7,5 mm | 600 db |
2 + 2 | 550 mm | 7 mm | 1000 db |
D 10 + 10 | 230 mm | D 16 | 700 db |
